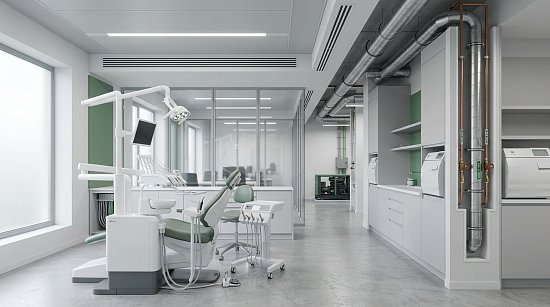

Инженерные системы стоматологической клиники: вентиляция, электроснабжение и оборудование

Инженерные системы стоматологической клиники: вентиляция, электроснабжение и оборудование

Открытие стоматологической клиники требует не только выбора помещения, установки стоматологических кресел и закупки медицинского оборудования. Для полноценной работы необходимо заранее предусмотреть вентиляцию, кондиционирование, электроснабжение, водоснабжение, отведение стоков, а также размещение компрессорного и вакуумного оборудования.

Особенность стоматологии заключается в том, что многие инженерные системы непосредственно связаны с работой стоматологических установок. Ошибки в организации электропитания, подаче сжатого воздуха, вакууме или водоснабжении могут повлиять на работу сразу нескольких кабинетов. При этом инженерное оборудование необходимо разместить так, чтобы оно не мешало персоналу, не создавало избыточного шума и оставалось доступным для технического обслуживания.

Проектирование стоматологической клиники следует начинать с медицинского технологического задания и состава оборудования, а не с выбора отдельных инженерных устройств. Такой подход позволяет согласовать планировку, коммуникации и технические помещения до начала ремонта и избежать переделок после установки стоматологических кресел.

1. С чего начинается проектирование стоматологии

Первый этап — определение назначения клиники, количества кабинетов и перечня услуг. Требования к инженерному обеспечению зависят от того, будет ли учреждение заниматься терапевтической стоматологией, хирургией, имплантацией, ортопедией, ортодонтией или диагностикой.

Необходимо определить количество стоматологических установок, состав дополнительного оборудования, расположение стерилизационной, рентген-кабинета, зоны ожидания, помещений для персонала и технических помещений.

На этой стадии важно получить данные от производителей оборудования. В документации указываются требования к электрическому подключению, давлению и качеству сжатого воздуха, вакууму, водоснабжению, отводу стоков, вентиляции и условиям размещения.

Одновременно оценивают характеристики самого помещения: доступную электрическую мощность, возможность прокладки воздуховодов и трубопроводов, существующие вентиляционные каналы, высоту потолков, расположение стояков и возможность размещения наружных блоков кондиционеров.

Если стоматология открывается в уже существующем здании, дополнительно проверяют состояние инженерных сетей. Наличие действующей вентиляции или достаточной электрической мощности нельзя принимать на веру без оценки фактических параметров.

На основании собранных данных формируют технические решения, согласуют их между собой и определяют последовательность монтажных работ.

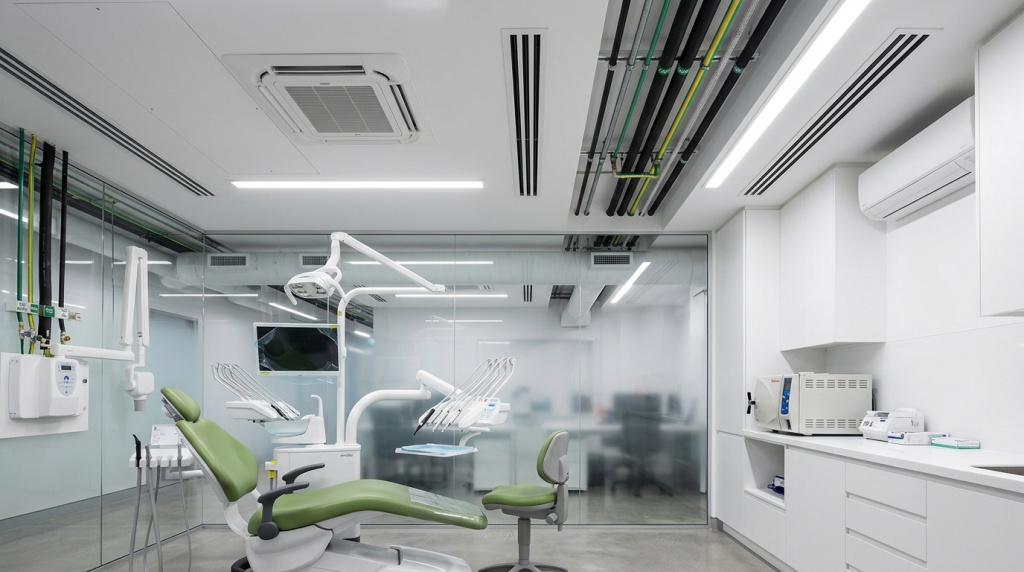

2. Вентиляция стоматологической клиники

В стоматологических кабинетах необходимо обеспечить нормативный воздухообмен, приемлемые параметры микроклимата и условия, соответствующие назначению помещений. При работе стоматолога могут образовываться аэрозоли, мелкие частицы и запахи, поэтому организация вентиляции имеет значение как для пациентов, так и для медицинского персонала.

При проектировании учитывают количество одновременно работающих кабинетов, численность людей, тепловыделения от оборудования и особенности технологических процессов. Также необходимо определить, какие помещения могут обслуживаться общей системой, а для каких следует предусмотреть отдельные решения.

Важна не только производительность вентиляционной установки, но и распределение воздуха. Приточные устройства, вытяжные решётки и трассы воздуховодов размещают с учётом планировки, оборудования и организации рабочих мест. Непродуманное расположение воздухораспределителей может создавать сквозняки или приводить к неравномерному воздухообмену.

Отдельно рассматривают стерилизационную, санитарные помещения и зоны, где применяются материалы с выраженными запахами или образуются дополнительные загрязнения. Для таких помещений состав и режим работы вентиляции определяют по их назначению и действующим требованиям.

Не следует автоматически переносить на все стоматологические кабинеты решения, предназначенные для операционных или иных помещений с особыми требованиями. Состав системы, фильтрацию, кратность воздухообмена и соотношение притока и вытяжки определяют на основании применимых нормативов и конкретных условий эксплуатации.

3. Кондиционирование и поддержание микроклимата

Стоматологические кабинеты оснащены креслами, светильниками, диагностическими приборами и другим оборудованием, которое выделяет тепло. На микроклимат также влияют освещение, солнечная радиация, количество людей и работа соседних помещений.

При проектировании кондиционирования рассчитывают тепловые нагрузки и определяют, какие помещения нуждаются в независимом регулировании температуры. Для стоматологии это особенно важно: комфортные условия должны поддерживаться не только в зоне ожидания, но и непосредственно в рабочих кабинетах.

Выбор системы зависит от планировки здания, количества помещений, режима их использования и требований к управлению. В небольших клиниках могут применяться отдельные сплит-системы, в более крупных объектах рассматривают мультисплит-системы или другие централизованные решения.

При этом кондиционер не заменяет вентиляцию. Он предназначен прежде всего для регулирования температуры, а необходимый воздухообмен должен обеспечиваться предусмотренной проектом системой вентиляции.

Следует заранее определить расположение внутренних и наружных блоков, трасс хладагента, дренажных трубопроводов и электрических подключений. При размещении оборудования учитывают доступ для очистки фильтров и обслуживания, уровень шума и возможность отвода конденсата.

Для клиник с несколькими кабинетами важно также продумать управление. Если помещения используются по разному графику, возможность регулировать работу отдельных зон помогает избежать избыточного охлаждения и нерационального расхода электроэнергии.

4. Электроснабжение стоматологических кабинетов

Электроснабжение необходимо проектировать с учётом всего оборудования, которое будет работать одновременно. Помимо стоматологических установок, в клинике используются стерилизаторы, автоклавы, компрессоры, вакуумные насосы, холодильное оборудование, компьютерная техника, освещение и системы вентиляции.

При составлении расчётной нагрузки учитывают мощность устройств, режимы работы, пусковые токи электродвигателей и требования производителей. Важно предусмотреть отдельные линии и защитные устройства там, где этого требуют характеристики оборудования и проектная схема.

Особое внимание уделяют заземлению и электробезопасности. В медицинских помещениях применяются специальные требования к электрическим установкам, а конкретные решения определяются назначением помещения, характеристиками медицинского оборудования и действующими нормативными документами.

Также следует заранее определить расположение розеток, выводов питания и кабельных трасс. После установки стоматологического кресла доступ к некоторым коммуникациям может быть ограничен, поэтому точки подключения необходимо согласовать с планировкой кабинета и технической документацией оборудования.

Если в клинике используется рентгеновское или другое диагностическое оборудование, его электропитание и условия установки рассматривают отдельно в соответствии с требованиями производителя и проектными решениями.

Резервирование питания предусматривают не автоматически для всей клиники, а для тех потребителей, которым оно необходимо по требованиям безопасности, назначению оборудования и принятой схеме электроснабжения.

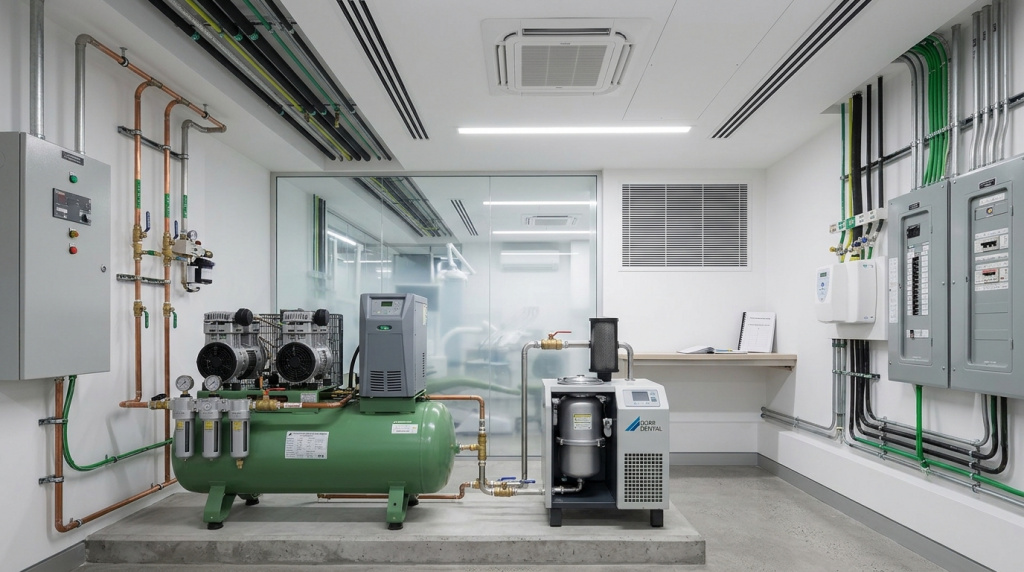

5. Компрессорное оборудование и система сжатого воздуха

Сжатый воздух используется многими стоматологическими установками и инструментами. Его параметры непосредственно влияют на работоспособность оборудования, поэтому компрессорная система должна соответствовать составу кабинетов и требованиям производителей стоматологических установок.

При подборе компрессора учитывают требуемое давление, расход воздуха, количество одновременно работающих потребителей и режим нагрузки. Номинальной производительности, рассчитанной только по числу кресел, может оказаться недостаточно, если не учтены фактическое потребление и одновременность работы инструментов.

Для стоматологии обычно рассматривают безмасляные компрессоры, предназначенные для соответствующего применения. При этом важны не только тип компрессора, но и качество подготовки воздуха, характеристики осушения и фильтрации, наличие ресивера и требования к техническому обслуживанию.

Размещение оборудования необходимо продумать ещё на этапе планировки. Компрессор может создавать шум и вибрацию, выделять тепло и требовать притока воздуха для охлаждения. Поэтому техническое помещение должно соответствовать условиям эксплуатации оборудования, а доступ к фильтрам, конденсатоотводчикам и другим обслуживаемым узлам должен оставаться свободным.

При проектировании трубопроводов учитывают требуемое давление у потребителей, потери давления, материал труб, особенности соединений и возможность обслуживания. Схема должна обеспечивать стабильную подачу воздуха к стоматологическим установкам при предусмотренных режимах работы.

6. Вакуумная система и удаление отходов из стоматологических установок

Вакуумная система обеспечивает работу слюноотсосов и других устройств, предусмотренных конструкцией стоматологической установки. В зависимости от оборудования клиника может использовать централизованную вакуумную станцию или решения, интегрированные в отдельные установки.

Выбор схемы зависит от количества кресел, характеристик стоматологического оборудования, требуемой производительности и организации технического помещения. Необходимо учитывать одновременность использования вакуумных линий и требования к обслуживанию.

При проектировании трубопроводов важно правильно подобрать диаметры, предусмотреть необходимые уклоны и доступ к обслуживаемым участкам в соответствии с технической документацией. Ошибки в трассировке и монтаже могут приводить к снижению производительности, проблемам с отведением жидкости и затруднениям при очистке системы.

Отдельное внимание уделяют обслуживанию и санитарной обработке оборудования. Для вакуумных систем необходимо соблюдать инструкции производителя, требования к очистке и правила обращения с отходами.

Компрессорную и вакуумную системы целесообразно рассматривать совместно, поскольку обе влияют на работу стоматологических установок и требуют места для размещения, подключения электропитания и организации технического обслуживания.

7. Водоснабжение и канализация

Стоматологические установки подключаются к системам водоснабжения и отведения стоков в соответствии с конструкцией оборудования. Кроме того, вода используется при уборке, обработке инструментов и других процессах, поэтому при проектировании важно определить потребности каждого помещения.

Следует заранее согласовать точки подключения, диаметры труб, запорную арматуру и возможность перекрытия отдельных участков для ремонта. При размещении коммуникаций необходимо учитывать конструкцию стоматологических кресел, доступ к соединениям и требования производителя.

Для оборудования, предъявляющего особые требования к качеству воды, предусматривают соответствующую подготовку. Её тип и производительность выбирают по технической документации и фактическим характеристикам исходной воды.

Канализацию проектируют с учётом расположения стоматологических установок, санитарных приборов, стерилизационного оборудования и других потребителей. Важны правильная организация отведения стоков, доступность обслуживания и соблюдение требований к помещениям медицинского назначения.

Необходимо также определить, требуется ли дополнительное оборудование для конкретных технологических процессов. Такие решения принимают исходя из состава оборудования и действующих требований, а не по универсальной схеме для всех клиник.

8. Стерилизационная и рентген-кабинет

Стерилизационная и помещение для рентгенодиагностики предъявляют дополнительные требования к планировке и инженерному обеспечению. Их необходимо учитывать на ранней стадии, поскольку после завершения отделочных работ изменение коммуникаций может потребовать существенных затрат.

В стерилизационной размещают оборудование для обработки и стерилизации инструментов, рабочие поверхности, системы хранения и необходимые коммуникации. Следует учесть тепловыделения, потребность в электропитании, водоснабжении, канализации и вентиляции в зависимости от установленного оборудования.

При организации помещения важно обеспечить последовательность технологических операций и разделение соответствующих зон согласно действующим санитарным требованиям. Инженерные решения должны поддерживать принятую технологию обработки инструментов и обеспечивать возможность уборки и технического обслуживания.

Для рентген-кабинета дополнительно учитывают требования к размещению диагностического оборудования, электропитанию, защите от рентгеновского излучения и организации смежных помещений. Состав защитных мероприятий определяют по проекту и требованиям, применимым к конкретному типу оборудования.

При наличии в клинике компьютерного томографа или другого оборудования с повышенными требованиями к условиям эксплуатации могут потребоваться дополнительные решения по охлаждению, электропитанию и размещению технических компонентов.

9. Монтаж инженерных систем в новой или действующей клинике

При строительстве новой стоматологии инженерные коммуникации можно согласовать с планировкой и отделочными работами с самого начала. Это упрощает прокладку трубопроводов, воздуховодов и кабельных трасс, позволяет предусмотреть технические помещения и избежать пересечения систем в ограниченном пространстве.

При реконструкции действующей клиники задача сложнее. Необходимо оценить существующие сети, определить, какие элементы можно сохранить, а какие требуется заменить или усилить. Также важно спланировать этапность работ, особенно если учреждение продолжает принимать пациентов.

До начала монтажа следует согласовать расположение стоматологических установок, точки подключения, трассы коммуникаций и требования к оборудованию. Это помогает избежать ситуаций, когда после установки кресла оказывается, что не хватает выводов воды, воздуха, вакуума или электропитания.

Монтаж должен выполняться в соответствии с проектными решениями и документацией производителей. После завершения работ проверяют герметичность трубопроводов, параметры инженерных систем, работу вентиляции, корректность электрических подключений и взаимодействие оборудования.

Пусконаладка должна охватывать не только отдельные устройства, но и их работу в предусмотренных режимах. В частности, необходимо убедиться, что компрессорная и вакуумная системы обеспечивают требуемые параметры при одновременной работе соответствующего числа стоматологических установок.

10. Типичные ошибки при проектировании стоматологии

Некоторые проблемы возникают из-за того, что инженерные системы проектируют уже после утверждения планировки или закупки основного оборудования.

Недостаточная производительность компрессора. Если расчёт выполнен только по количеству кресел без учёта реального потребления, при одновременной работе оборудования может снижаться давление.

Неудачное размещение технического оборудования. Недостаточная вентиляция помещения, шум и отсутствие доступа для обслуживания осложняют эксплуатацию компрессоров и вакуумных насосов.

Недостаточно продуманная вентиляция. Если воздухообмен рассчитан без учёта назначения помещений и фактических условий, добиться требуемого микроклимата может быть сложно.

Ошибки в размещении коммуникаций. Неправильно расположенные выводы электропитания, воды, воздуха и вакуума могут потребовать переделок после установки стоматологических кресел.

Недостаточная электрическая мощность. Если не учтены все потребители и режимы их одновременной работы, существующая сеть может оказаться неподходящей для нового оборудования.

Отсутствие комплексной пусконаладки. Проверка каждого устройства по отдельности не гарантирует, что все системы будут стабильно работать одновременно.

Большую часть подобных проблем можно предупредить, если заранее получить технические данные оборудования и согласовать инженерные решения между собой.

11. Что необходимо предусмотреть до начала работ

Для подготовки проекта стоматологической клиники желательно собрать следующие исходные данные:

• план помещения с размерами, высотами и существующими коммуникациями;

• количество стоматологических кабинетов и предполагаемое число установок;

• перечень медицинского, диагностического и стерилизационного оборудования;

• технические требования к электропитанию, воде, сжатому воздуху и вакууму;

• сведения о существующей вентиляции и доступной электрической мощности;

• требования к размещению компрессорного и вакуумного оборудования;

• планируемый состав стерилизационной и рентген-кабинета;

• график работы клиники и предполагаемую одновременность использования оборудования.

Если проект выполняется для действующей стоматологии, дополнительно необходима информация о состоянии существующих инженерных сетей и ограничениях по проведению работ.

На основании этих данных можно определить состав инженерных систем, выбрать оборудование, согласовать трассы коммуникаций и подготовить последовательность реализации проекта.

Инженерное обеспечение стоматологии — единая задача

Стоматологическая клиника требует согласованной работы нескольких систем: вентиляции, кондиционирования, электроснабжения, водоснабжения, канализации, компрессорного оборудования и вакуума. При этом требования определяются не только площадью помещения, но и составом стоматологических установок, технологией работы и особенностями специализированных кабинетов.

Если инженерные решения принимаются комплексно, проще избежать конфликтов между коммуникациями, правильно разместить техническое оборудование и обеспечить возможность дальнейшего обслуживания. Это особенно важно при открытии новой клиники, когда ошибки, допущенные до начала ремонта, могут привести к дополнительным расходам и задержке запуска.

ООО «УЦПС» выполняет проектирование, подбор оборудования, монтаж и пусконаладку инженерных систем. Комплексный подход позволяет согласовать климатическое оборудование, электроснабжение и другие инженерные решения с особенностями конкретного объекта — от подготовки проекта до ввода систем в эксплуатацию.

Надёжная работа стоматологической клиники начинается с инженерных решений, которые учитывают требования медицинского оборудования, особенности помещений и реальные условия эксплуатации.
