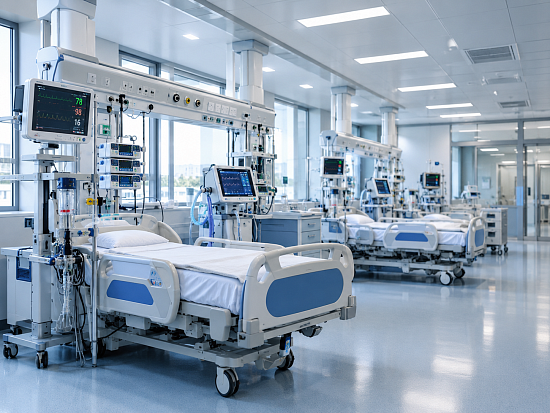

Отделение реанимации и интенсивной терапии (ОРИТ) предназначено для наблюдения, лечения и поддержания жизненно важных функций пациентов, которым требуется постоянный медицинский контроль. Здесь одновременно работают аппараты искусственной вентиляции лёгких, мониторы пациента, инфузионные насосы и другое оборудование, от бесперебойной работы которого зависит безопасность лечения.

Поэтому проектирование таких помещений предъявляет особые требования к инженерному обеспечению. Необходимо предусмотреть стабильный микроклимат, организовать вентиляцию, обеспечить подачу медицинских газов, спроектировать надёжное электроснабжение и связать оборудование с системами сигнализации и диспетчеризации.

При этом реанимация — не просто палата с большим количеством медицинской аппаратуры. Это пространство, в котором должны быть согласованы работа персонала, размещение оборудования, доступ к пациенту и функционирование всех инженерных систем.

Главная задача проектирования ОРИТ — обеспечить непрерывность работы критически важных систем и возможность безопасно обслуживать пациентов в различных клинических ситуациях. Для этого архитектурные, технологические и инженерные решения необходимо разрабатывать совместно, а не последовательно и независимо друг от друга.

1. Особенности проектирования отделения интенсивной терапии

Первоначально определяют профиль отделения и состав помещений. Взрослая реанимация, детское отделение интенсивной терапии, отделение для новорождённых и специализированные подразделения могут существенно различаться по составу оборудования, условиям размещения пациентов и требованиям к инженерному обеспечению.

Количество коек само по себе не определяет сложность проекта. Необходимо учитывать оснащение каждого места, количество одновременно работающих аппаратов, потребность в медицинских газах, возможности наблюдения за пациентами и организацию работы медицинского персонала.

На этапе подготовки проекта формируют технологическое задание, в котором фиксируют назначение помещений, перечень оборудования, его технические характеристики и требования к подключению. Важно заранее определить расположение кроватей, медицинских консолей, мониторов, аппаратов искусственной вентиляции лёгких и инфузионных насосов.

Планировка должна обеспечивать свободный доступ к пациенту с необходимых сторон, возможность проведения лечебных мероприятий и перемещения медицинских тележек. Инженерные коммуникации не должны мешать персоналу или ограничивать доступ к оборудованию.

Отдельно рассматривают вспомогательные помещения: пост медицинской сестры, помещения подготовки и хранения материалов, технические зоны и другие пространства, необходимые для работы отделения. Их состав и взаимное расположение определяются функциональной схемой медицинской организации.

Чем раньше согласованы медицинская технология и инженерные решения, тем меньше риск переделок на стадии монтажа. Изменение расположения коек или состава оборудования после завершения проектирования может потребовать пересмотра электроснабжения, медицинских газов, вентиляции и автоматизации.

2. Микроклимат и вентиляция реанимационных помещений

В отделении интенсивной терапии микроклимат должен соответствовать назначению помещения и потребностям пациентов. При проектировании учитывают температуру, относительную влажность, движение воздуха, тепловыделения оборудования и условия длительного пребывания людей.

В отличие от операционной, где особое внимание уделяется организации воздушных потоков в зоне хирургического вмешательства, в ОРИТ необходимо учитывать множество рабочих мест и разнообразие медицинских процедур. При этом требования к отдельным помещениям внутри отделения могут различаться.

Вентиляция обеспечивает подачу подготовленного воздуха и удаление загрязнений, а также помогает поддерживать предусмотренные проектом параметры воздушной среды. При расчёте учитывают назначение помещения, количество пациентов и персонала, режим работы оборудования и требования действующих нормативных документов.

При выборе схемы воздухообмена необходимо оценивать не только производительность установки, но и распределение воздуха в помещении. Важно исключить нежелательные сквозняки в зоне нахождения пациента, обеспечить доступность вентиляционных устройств для обслуживания и предусмотреть возможность контроля работы системы.

Существенное значение имеет взаимодействие вентиляции с другими системами. Аппаратура, освещение и медицинские устройства выделяют тепло, поэтому расчёт воздухообмена необходимо согласовать с расчётом холодопроизводительности. В противном случае система может обеспечивать требуемую подачу воздуха, но не справляться с поддержанием заданной температуры.

Для помещений со специальными требованиями к инфекционной безопасности, изоляции пациентов или организации воздушных потоков предусматривают соответствующие проектные решения. Универсальная схема вентиляции для всех палат ОРИТ не подходит: требования определяются назначением помещения и условиями его эксплуатации.

3. Кондиционирование и компенсация тепловых нагрузок

В реанимации одновременно работают медицинские мониторы, аппараты искусственной вентиляции лёгких, насосы, диагностические устройства и другое оборудование. В совокупности они могут создавать значительную тепловую нагрузку, которая меняется в зависимости от оснащения и режима работы отделения.

Система кондиционирования должна поддерживать предусмотренные параметры микроклимата при расчётных условиях эксплуатации. Для этого определяют теплопоступления от оборудования, освещения, людей и наружного воздуха, после чего подбирают оборудование с учётом требуемых режимов регулирования.

При проектировании важно не рассматривать кондиционирование отдельно от вентиляции. Системы должны работать согласованно: обеспечивать необходимый воздухообмен, компенсировать тепловую нагрузку и поддерживать стабильные параметры без лишних колебаний температуры.

Выбор схемы холодоснабжения зависит от масштаба медицинского объекта, состава нагрузок и принятой концепции инженерного обеспечения. В одном случае целесообразна централизованная система, в другом могут применяться отдельные решения для определённых помещений. Выбор необходимо обосновывать расчётом, а не только стоимостью оборудования.

Особое внимание уделяют обслуживанию. Фильтры, теплообменники, вентиляторы и регулирующие устройства должны быть доступны для плановых работ. Если обслуживание требует длительного отключения оборудования или вмешательства в работающую палату, это необходимо учитывать ещё при разработке проекта.

4. Медицинские газы и вакуумные системы

Медицинские газы относятся к ключевым системам обеспечения ОРИТ. В зависимости от профиля отделения и оснащения рабочих мест могут потребоваться кислород, медицинский воздух, вакуум и другие предусмотренные технологическим заданием системы.

Потребность в газах определяется не только количеством коек. Необходимо учитывать состав подключаемых аппаратов, расчётный расход, вероятность одновременной работы оборудования и условия эксплуатации. Эти данные используются для расчёта распределительных сетей, подбора оборудования и определения требований к резервированию.

Расположение точек подключения согласуют с размещением кроватей, медицинских консолей и аппаратуры. Подключения должны оставаться доступными персоналу, а коммуникации не должны препятствовать уходу за пациентом или проведению лечебных мероприятий.

При проектировании также учитывают возможность контроля параметров системы, сигнализации о неисправностях и организации технического обслуживания. Для критически важных газовых систем необходимо предусмотреть решения, соответствующие назначению объекта и действующим нормативным требованиям.

Отдельного внимания требует взаимодействие медицинских газов с электроснабжением и автоматизацией. Например, сигнал о неисправности системы должен быть доступен ответственному персоналу, а обслуживание оборудования необходимо организовать так, чтобы минимизировать риск нарушения работы отделения.

Системы медицинских газов должны проектироваться как часть общей технологической схемы ОРИТ. Их нельзя корректно подобрать без понимания назначения отделения, состава медицинской аппаратуры и сценариев её одновременной работы.

5. Электроснабжение и резервирование критически важных нагрузок

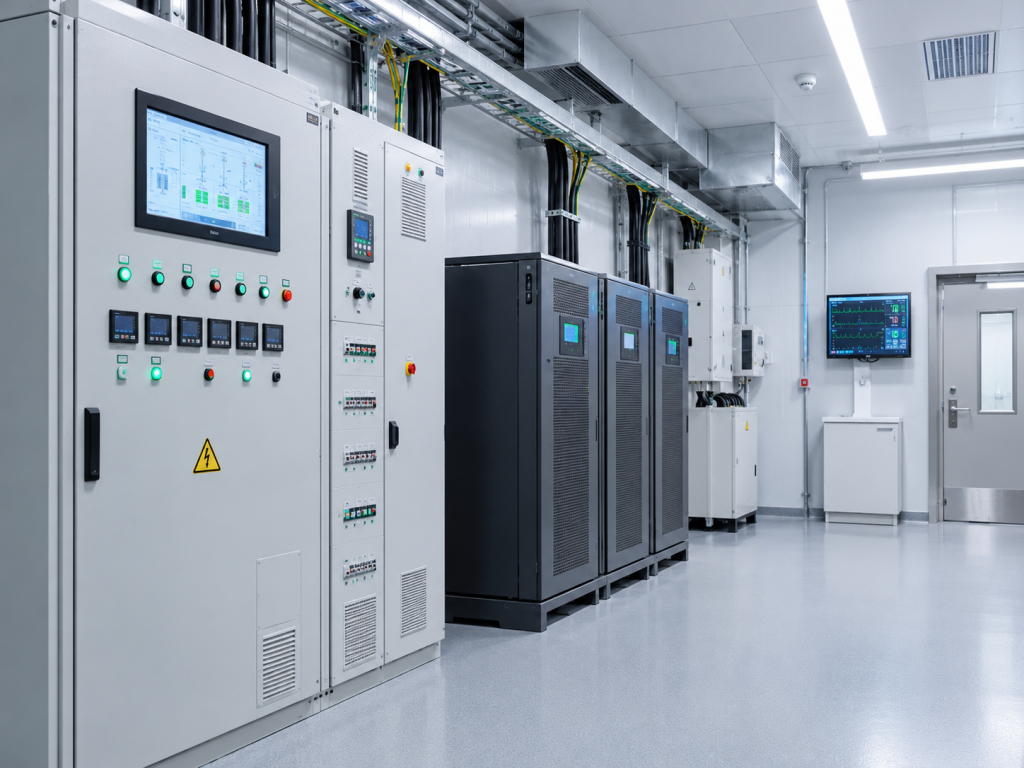

Электроснабжение — одна из наиболее ответственных частей проекта реанимации. Даже кратковременное нарушение питания отдельных устройств может потребовать немедленного вмешательства персонала, поэтому необходимо заранее определить требования к надёжности электроснабжения.

В проекте составляют перечень электроприёмников и определяют их назначение, мощность, особенности пусковых режимов и требования к бесперебойности питания. Отдельно рассматривают медицинское оборудование, системы вызова персонала, мониторинга, вентиляции, аварийного освещения и другие устройства, необходимые для безопасной работы отделения.

Для обеспечения надёжности предусматривают необходимые источники резервного питания и схемы переключения. В зависимости от требований к конкретным нагрузкам могут применяться независимые источники электроснабжения, автономный генератор и источники бесперебойного питания.

При этом резервирование не означает, что все устройства обязательно должны иметь одинаковую схему питания. Для каждой группы нагрузок определяют допустимый перерыв электроснабжения, требуемую продолжительность автономной работы и последствия отказа.

Важно учитывать и состояние системы после переключения на резерв. Медицинскому персоналу необходима понятная индикация режимов электроснабжения и своевременное оповещение о неисправностях. Технические службы должны получать информацию, достаточную для оперативного реагирования.

Дополнительно проектируют защитные меры для медицинских помещений, учитывая характер процедур и используемого оборудования. Электробезопасность, защита от поражения электрическим током, контроль состояния соответствующих электрических систем и требования к специальным медицинским электроустановкам определяются действующими нормативными документами.

6. Автоматизация, мониторинг и сигнализация

В ОРИТ необходимо контролировать не только состояние медицинского оборудования, но и работу инженерных систем. Для этого предусматривают автоматизацию, локальную сигнализацию и, при необходимости, передачу информации в диспетчерскую.

Состав контролируемых параметров определяется проектом. Он может включать температуру помещений, состояние вентиляционных установок, аварийные сигналы оборудования, параметры инженерных сетей и состояние источников электропитания.

Принципиально важно разграничить медицинский мониторинг состояния пациента и инженерную диспетчеризацию. Эти системы решают разные задачи, хотя отдельные сигналы и данные могут использоваться совместно в рамках согласованной архитектуры объекта.

Система автоматизации должна своевременно сообщать о неисправностях, которые требуют вмешательства технического персонала. При этом сигнализация должна быть организована так, чтобы сообщения не терялись среди второстепенных событий и были понятны ответственным сотрудникам.

При разработке алгоритмов управления необходимо учитывать последствия отказов. Например, автоматическое отключение оборудования при аварии должно быть согласовано с его назначением и требованиями безопасности. Не каждое устройство можно отключать по одному универсальному алгоритму.

Для эксплуатации также важны архивирование событий, возможность диагностики неисправностей и доступность информации о состоянии систем. Это помогает быстрее выявлять повторяющиеся проблемы и планировать техническое обслуживание.

7. Размещение оборудования и организация рабочих мест

В реанимации инженерные системы должны быть согласованы с повседневной работой медицинского персонала. На одном рабочем месте могут одновременно использоваться монитор пациента, аппарат искусственной вентиляции лёгких, инфузионные насосы, медицинские газы и дополнительные устройства.

При проектировании определяют расположение электрических розеток, точек подключения медицинских газов, консолей, кабельных трасс и оборудования. Необходимо предусмотреть достаточное количество подключений с учётом состава аппаратуры и возможных изменений оснащения в будущем.

Особое внимание уделяют доступности. Персонал должен иметь возможность быстро подойти к пациенту, подключить необходимое оборудование и выполнить предусмотренные процедуры. Провода и шланги не должны создавать препятствий для перемещения сотрудников и оборудования.

Медицинские консоли и потолочные подвесы могут помочь организовать рабочее пространство, но их применение требует предварительного согласования с архитектурой, электроснабжением, медицинскими газами и вентиляцией. Важно учитывать не только расположение самих устройств, но и траектории их перемещения.

При проектировании также предусматривают возможности уборки и дезинфекции. Конструктивные решения и размещение коммуникаций должны соответствовать требованиям к санитарному содержанию помещения и не создавать труднодоступных зон, в которых сложно проводить обработку поверхностей.

Если отделение проектируется для длительной эксплуатации, полезно заранее оценить вероятность изменения состава медицинского оборудования. Возможность модернизации без масштабной переделки инженерных сетей повышает гибкость объекта и помогает сократить затраты в дальнейшем.

8. Монтаж, пусконаладка и эксплуатация

Качество инженерных систем определяется не только проектом и оборудованием, но и точностью монтажа, полнотой испытаний и правильной настройкой. Для ОРИТ особенно важно проверить работу систем в предусмотренных режимах до начала эксплуатации.

Монтажные работы необходимо координировать с установкой медицинского оборудования и выполнением отделки. Воздуховоды, трубопроводы, кабельные трассы и другие коммуникации должны быть согласованы по расположению и доступности для обслуживания.

До закрытия скрытых участков проверяют качество монтажа и соответствие проектной документации. После завершения работ выполняют предусмотренные испытания инженерных сетей, проверку оборудования, настройку автоматики и измерение параметров вентиляции.

Отдельно проверяют сценарии перехода на резервное электропитание и работу предусмотренных систем сигнализации. Испытания должны подтверждать не только исправность отдельных устройств, но и согласованность работы системы в целом.

Перед вводом в эксплуатацию готовят исполнительную документацию, инструкции и регламенты обслуживания. Персоналу, ответственному за техническое состояние объекта, необходимо понимать, как контролировать параметры, выявлять неисправности и организовывать обслуживание оборудования.

В процессе эксплуатации проводят плановые проверки, замену фильтров, обслуживание вентиляционных установок, диагностику электрических систем и проверку автоматизации в соответствии с регламентами. После модернизации помещений или замены медицинской аппаратуры может потребоваться повторная оценка нагрузок и инженерных решений.

9. Типичные ошибки при проектировании ОРИТ

Наиболее серьёзные проблемы возникают, когда инженерные системы разрабатываются без согласования с медицинской технологией или когда при проектировании не учитывают реальные условия эксплуатации.

К распространённым ошибкам относятся:

• подбор вентиляционного и холодильного оборудования без полноценного расчёта тепловых нагрузок и требований к воздухообмену;

• недостаточное количество электрических подключений или отсутствие согласованной схемы резервирования;

• выбор систем медицинских газов без учёта состава оборудования и расчётного одновременного потребления;

• размещение коммуникаций, затрудняющее доступ к пациенту или обслуживание аппаратуры;

• отсутствие понятной сигнализации о неисправностях инженерных систем;

• недостаточная проработка сценариев аварийного электроснабжения;

• отсутствие полноценной пусконаладки и проверки взаимодействия оборудования;

• труднодоступное размещение элементов, требующих регулярного обслуживания.

Чтобы избежать этих проблем, необходимо сформировать единое техническое задание и согласовать его со специалистами по медицинской технологии, вентиляции и кондиционированию, электроснабжению, медицинским газам и автоматизации.

10. Какие данные необходимы для проектирования

До начала проектирования необходимо собрать сведения, которые позволят определить состав инженерных систем и рассчитать их параметры.

В первую очередь потребуются:

• назначение отделения, количество коек и категории пациентов;

• архитектурные планы и функциональная схема помещений;

• перечень медицинского оборудования с техническими характеристиками и требованиями к подключению;

• данные о тепловыделениях оборудования и режиме его работы;

• требования к микроклимату, вентиляции и санитарной обработке;

• сведения о потребности в медицинских газах и вакууме;

• данные об электроснабжении, допустимых перерывах питания и резервировании;

• требования к автоматизации, сигнализации и диспетчеризации;

• ограничения по размещению инженерного оборудования и прокладке коммуникаций;

• условия монтажа и обслуживания, особенно при реконструкции действующего медицинского объекта.

На основании этих данных формируют технические решения, выполняют расчёты, подбирают оборудование и согласовывают взаимодействие всех систем. При необходимости дополнительно оценивают возможность поэтапного монтажа, модернизации и дальнейшего расширения отделения.

Надёжность ОРИТ начинается с согласованных инженерных решений

Отделение реанимации и интенсивной терапии требует особого подхода к проектированию. Вентиляция, кондиционирование, медицинские газы, электроснабжение и автоматизация должны обеспечивать предусмотренные условия эксплуатации и работать согласованно с медицинским оборудованием.

При этом надёжность объекта зависит не только от наличия резервных устройств. Важны корректные расчёты, согласование инженерных разделов, качество монтажа, проверка аварийных сценариев и возможность полноценного технического обслуживания.

ООО «УЦПС» выполняет проектирование инженерных систем, подбор оборудования, монтаж и пусконаладку для объектов различного назначения. Комплексный подход помогает учитывать взаимосвязь технических решений и особенности эксплуатации медицинских объектов на всех этапах реализации проекта.
